Wat is een beltrafo en hoe sluit je een beltrafo aan?
Een beltrafo is een component in een elektrische installatie die de 230V netspanning omzet naar een lage, veilige spanning van bijvoorbeeld 8V, 12V of 24V. Je sluit de 230V aan op de primaire zijde vanaf de installatieautomaat, en de secundaire zijde verbind je met de belinstallatie.
Wat is een beltrafo?
Een beltrafo (kort voor beltransformator) wordt gebruikt om een lage wisselspanning te leveren voor toepassingen zoals deurbelinstallaties of andere laagspanningssystemen. De transformator zorgt ervoor dat de hoge netspanning wordt teruggebracht naar een spanning die veilig is voor mens en installatie. De spanning is meestal 8V, 12V of 24V AC (wisselspanning), afhankelijk van de toepassing.
Beltrafo’s zijn speciaal ontworpen voor korte, tijdelijke belasting — zoals wanneer je op de deurbel drukt. De belasting is dan kortstondig hoog, maar gemiddeld blijft het verbruik laag. Dit maakt ze geschikt voor toepassing in de woninginstallatie.
Op zoek naar een beltrafo voor een kleine uitbreiding? Bekijk de actuele prijzen op 123Groepenkast.nl/beltrafo
Verschillen tussen beltrafo’s
Niet elke beltrafo is hetzelfde. Er zijn verschillende uitvoeringen beschikbaar:

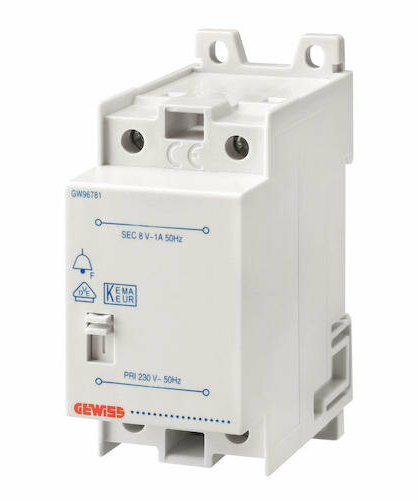

Gewiss Beltrafo GW96781Inbouw of DIN-rail montage – De meeste moderne beltrafo’s zijn geschikt voor montage in de groepenkast op een DIN-rail. Er bestaan ook oudere modellen voor inbouw in een centraaldoos. Alle beltrafo's op 123Groepenkast.nl zijn geschikt voor installatie in de groepenkast, bijvoorbeeld deze Gewiss Beltrafo (8VA) is geschikt om te bevestigen met schroeven of DIN rail aansluiting.
Verschillende secundaire spanningen – De meest voorkomende spanningen zijn 8V, 12V en 24V. Controleer altijd wat je belsysteem nodig heeft.
Wisselend vermogen – Beltrafo’s worden geleverd in verschillende vermogens (VA). Dit bepaalt hoeveel apparaten je erop kunt aansluiten. Gebruik je een deurbel met camera of meerdere bellen, dan heb je meer vermogen nodig.
Bijvoorbeeld een Ring, Eufy of NEST deurbel heeft minimaal 10VA nodig. In dit geval zul je dus minimaal de BTR12 (klik hier) 12VA Beltrafo moeten toepassen, de standaard 8VA beltransformatoren die bij de groepenkasten worden geleverd vanuit de fabriek zullen dus niet werken.
Primaire zijde

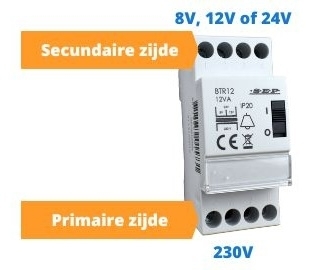

Beltrafo Primaire zijde 230V
Secundaire zijde 8V, 12V, 24VDe primaire zijde van de beltrafo wordt aangesloten op de 230V netspanning. In de praktijk betekent dit een aftakking van de installatieautomaat in de groepenkast. Dit mag via een aparte installatieautomaat of als aftakking van een bestaande eindgroep, mits deze voldoende capaciteit heeft. De primaire zijde is doorgaans aangeduid met “L” (fase) en “N” (nul).
Zorg ervoor dat de spanning is uitgeschakeld tijdens het aansluiten en dat je werkt volgens de geldende veiligheidsnormen.
Secundaire zijde
Aan de secundaire zijde sluit je de belinstallatie aan. Dit is de kant waar de verlaagde spanning beschikbaar komt. De uitgangen zijn meestal aangeduid met bijvoorbeeld “8V”, “12V” of “24V”, afhankelijk van het type trafo. Controleer goed welke spanning jouw belsysteem nodig heeft, en kies de juiste aansluiting. Slimme deurbelsystemen kunnen vaak met zowel 8V, als 12V en 24V werken. Het belangrijkste is of ze genoeg vermogen kunnen krijgen.
Schijnbaar vermogen (VA)
Het vermogen van een beltrafo wordt uitgedrukt in VA (volt-ampère). Dit is het schijnbare vermogen dat de transformator kan leveren. Hoe hoger het VA-getal, hoe zwaarder de belasting die je op de transformator kunt aansluiten.
Op zoek naar een beltrafo voor een slimme NEST, Eufy of Ring deurbel?
Bekijk de actuele prijzen op 123Groepenkast.nl/beltrafo
Voor een simpele deurbel volstaat meestal 8VA of 12VA. Gebruik je een videodeurbel of heb je meerdere aansluitingen, kies dan een trafo met 12VA of 24VA of hoger. Let op dat je het vermogen niet overschrijdt, anders kan de trafo oververhit raken of uitvallen. Voor Ring, Eufy of Google NEST hello deurbellen heb je vaak minimaal 10VA nodig.
Overzicht van enkele beltrafo's
| Afbeelding | Productnaam | Merk | VA | V | Breedte |
|---|---|---|---|---|---|
 | SEP BTR12 Beltrafo 12VA | SEP | 12 VA | 8/12/24 V | 2 module-eenheden |
 | SEP BTR24 Beltrafo 24VA | SEP | 24 VA | 8/12/24 V | 3 module-eenheden |
 | Hager ST303N Beltrafo 8VA | Hager | 8 VA | 8 V | 2 module-eenheden |
 | Hager ST305 Beltrafo 16VA | Hager | 16 VA | 8/12 V | 3 module-eenheden |
 | ABB HAF 7990.130 Beltrafo 8VA | ABB | 8 VA | 8 V | 2 module-eenheden |
 | ABB TS251224C Beltrafo 25VA | ABB | 25 VA | 12/24 V | 4 module-eenheden |
 | Eaton 1740298 Beltrafo 8VA | Eaton | 8 VA | 8 V | 2 module-eenheden |
 | Gewiss GW96781 Beltrafo 8VA | Gewiss | 8 VA | 8 V | 2 module-eenheden |
 | Schneider R9C15812 Beltrafo 8VA | Schneider | 8 VA | 8 / 12V | 2 module-eenheden |
Installatie van een beltrafo & wat heb je nodig?
De installatie van een beltrafo is relatief eenvoudig, mits je weet waar je op moet letten:
Voorbereiding
Zorg dat je beschikt over het juiste gereedschap: een momentschroevendraaier, duspol, de juiste beltrafo, schroevendraaier PZ2 en PZ1, Aftakklemmen, groepenkast bedrading, Verlichting op accu en de deurbel.
Tweepolige spanningstesterSpanningsloos werken
Schakel de groepenkast uit, eerst de groepen, druk dan de testknoppen in van de aardlekbeveiligingen om te testen (twee vliegen in een klap) of de aardlekfunctie nog goed werkt. Schakel dan de hoofdschakelaar uit en verwijder de deksel van de groepenkast.
Meet met een tweepolige spanningstester/Duspol, of de spanning van de groepenkast af is, voordat je aan de slag gaat.
Montage op de DIN-rail
Klik de transformator op de DIN-rail in de groepenkast.Let op de juiste positie van de trafo, zorg voor voldoende ventilatieruimte om het component heen, zodat deze zijn warmte kwijt kan.
Op zoek naar een beltrafo voor jouw klus? Bekijk de actuele prijzen op 123Groepenkast.nl/beltrafo
Primaire zijde beltrafo aansluiten
Sluit de primaire zijde van de trafo aan op de netspanning. De fase (L) en nul (N) sluit je aan op de klemmen van de trafo. Gebruik een aftakking van een bestaande eindgroep of een aparte installatieautomaat, afhankelijk van de situatie. Zorg dat je de klemmen met een momentschroevendraaier aandraait op het juiste moment (meestal 1,2–1,8 Nm, afhankelijk van het merk). Houd de bedrading strak en overzichtelijk, zodat de installatie overzichtelijk en veilig blijft.
Secundaire zijde beltrafo aansluiten
Sluit nu de deurbel of het laagspanningsapparaat aan op de secundaire zijde: Kies de juiste spanning (bijvoorbeeld 8V, 12V of 24V) op de trafo. Op 123Groepenkast.nl/Beltrafo hebben we bij de beltrafo'sbij elke beltrafo een aansluitschema in de product afbeeldingen. Sluit de bedrading correct aan en zorg dat je de aders netjes afwerkt met adereindhulzen. Gebruik bijvoorbeeld grijze en zwarte draad, afhankelijk van je standaard. Laagspanning mag soepel draad zijn, mits geschikt voor het doel.

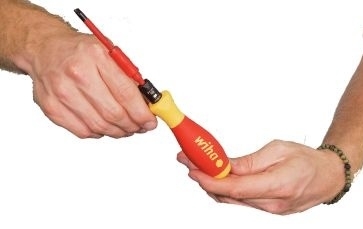

Aandraaien onder het juiste aandraaimoment
met een momentschroevendraaier.Zorg dat je de klemmen met een momentschroevendraaier aandraait op het juiste moment (meestal 1,2–1,8 Nm, afhankelijk van het merk).
Installatie controleren
Ga de volledige installatie nog eens bij langs en check of alles juist is aangeslotenvolgens deze blog én de instructies van de fabrikant.
Test de werking
Plaats de deksel terug op de groepenkast. Zet nu de hoofdschakelaar en vervolgens de aardlekschakelaars en groepen weer aan.
Controleer of de trafo netjes inschakelt en niet overbelast raakt. Of de bel of het aangesloten apparaat correct functioneert. Of de bedrading stevig vastzit en er geen oververhitting optreedt.
Hieronder nog even een video over het spanningsloos werken.
Conclusie Beltrafo installeren
Een beltrafo is een onmisbare schakel in veel deurbelinstallaties. Door 230V netspanning om te zetten naar een veilige lage wisselspanning, zorgt de beltrafo voor een betrouwbare werking van je belsysteem. Kies het juiste type, sluit alles netjes aan volgens de voorschriften, en je installatie is klaar voor gebruik.
