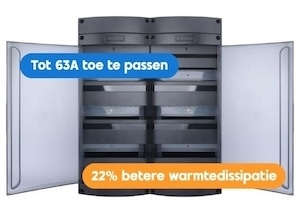

De Livion verdeler van SEP is een modulaire lege groepenkast die geschikt is als verdelerbehuizing tot 63A. De kast valt vooral op door de ruime interne opbouw, de hogere DIN-rail, TS15 minirails en gemiddeld 22% betere warmtehuishouding dan standaard woningverdelers. Daardoor is de Livion groepenkast interessant voor moderne installaties met bijvoorbeeld zonnepanelen, laadvoorzieningen, warmtepompen of extra eindgroepen.
Wie een Livion verdeler wil toepassen in een nieuwe groepenkast, heeft keuze uit meerdere breedtes en hoogtes. De serie bestaat uit 6 en 12 modules brede uitvoeringen, met 1, 2 of 3 rijen. Daardoor kun je de kast compact houden waar dat kan, maar ook eenvoudig ruimer opbouwen wanneer de installatie daarom vraagt.
Ga naar 123Groepenkast.nl/livion voor de actuele prijzen van deze verdelers, de beschikbare uitvoeringen en de bijpassende accessoires.
Wat is een Livion verdeler?
Een Livion verdeler is een lege groepenkastbehuizing uit de SEP Livion-serie. Leeg betekent dat de behuizing nog niet is opgebouwd met componenten zoals een hoofdschakelaar, installatieautomaten, aardlekautomaten, aardlekschakelaars of overspanningsbeveiliging.
Dat geeft vrijheid bij het samenstellen van de groepenkast. Je bepaalt zelf welke componenten nodig zijn voor de installatie. Dat is handig bij standaard woninginstallaties, maar vooral bij installaties waar meer maatwerk nodig is. Denk aan een aparte laadgroep, PV-installatie, warmtepomp, krachtgroep of onderverdeler.
Een lege Livion groepenkast is dus geen kant-en-klare verdeler, maar een basisbehuizing om een verdeler technisch netjes en overzichtelijk op te bouwen.
Waarom kiezen voor een SEP Livion groepenkast?
De Livion groepenkast is vooral interessant door de combinatie van ruimte, warmtehuishouding en modulariteit. In moderne installaties wordt de groepenkast steeds voller. Er komen meer eindgroepen bij, er wordt vaker gewerkt met aardlekautomaten en de belasting wordt in veel gevallen langduriger.
Bijvoorbeeld door:
- zonnepanelen;
- laadpunten;
- warmtepompen;
- inductiekoken;
- thuisbatterijen;
- airconditioning;
- elektrische boilers;
- extra onderverdelers.
In dat soort installaties is een krappe groepenkast minder praktisch. Niet alleen bij de montage, maar ook bij latere uitbreiding of controle. Meer interne ruimte maakt het eenvoudiger om bedrading netjes te voeren, componenten overzichtelijk te plaatsen en aansluitingen bereikbaar te houden.
De Livion verdeler is daarom interessant wanneer je een nieuwe groepenkast wilt bestellen die niet alleen nu past, maar ook ruimte biedt voor toekomstige uitbreiding.
Geschikt als verdelerbehuizing tot 63A
De Livion verdelers zijn geschikt als verdelerbehuizing tot 63A. Dat is een belangrijk technisch voordeel, maar het moet wel goed worden geïnterpreteerd.
De behuizing kan worden toegepast in installaties tot 63A, maar de volledige groepenkast moet als geheel geschikt zijn voor de belasting. Dat betekent dat ook de componenten, interne bedrading, aansluitblokken, kamrails en verbindingen moeten passen bij de toegepaste stroom en opbouw.
Let bij een groepenkast tot 63A onder andere op:
- de nominale stroom van de hoofdschakelaar;
- de toegepaste aardlekschakelaars of aardlekautomaten;
- de draaddoorsnede van interne bedrading;
- de maximale belasting van aansluitklemmen en verdeelblokken;
- de opbouw van kamrails;
- de omgevingstemperatuur;
- de gelijktijdigheid van de belasting;
- de warmteontwikkeling in de kast.
De Livion behuizing geeft een goede basis, maar de uiteindelijke samenstelling moet altijd technisch kloppen.
Betere warmtehuishouding: gemiddeld 22% betere warmtedissipatie
Warmtehuishouding wordt steeds belangrijker in groepenkasten. Componenten en verbindingen geven warmte af zodra er stroom doorheen loopt. Bij kortstondige belasting is dat meestal beperkt. Bij langdurige belasting kan de temperatuur in de kast wel flink oplopen.
Dat zie je vooral bij installaties met veel continue belasting. Een laadpaal kan lange tijd een hoge stroom vragen. Een PV-installatie kan langdurig vermogen terugleveren. Een warmtepomp, boiler of airco kan ook langdurig actief zijn. Daardoor wordt de interne warmteontwikkeling in de verdeler belangrijker dan vroeger.
De Livion verdeler heeft gemiddeld 22% betere warmtedissipatie dan standaard woningverdelers. Dat komt onder andere door de ruimere behuizing en grotere interne luchtinhoud. Warmte kan zich beter verdelen en makkelijker worden afgevoerd.
Dat betekent niet dat je onbeperkt componenten kunt plaatsen. Belasting, componentkeuze, interne bedrading en warmteontwikkeling moeten altijd goed worden afgestemd op de installatie. Maar een verdeler met betere warmtehuishouding geeft wel een sterkere technische basis.

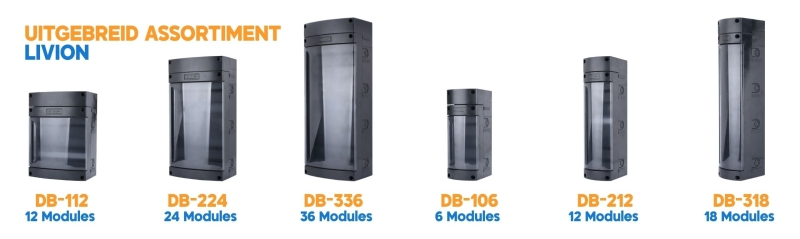

Afmetingen van de Livion groepenkast
De Livion serie is leverbaar in meerdere uitvoeringen. De 12 modules brede modellen hebben een breedte van 220 mm. De 6 modules brede uitvoeringen zijn smaller en hebben een breedte van 115 mm. De standaard diepte is ongeveer 144 mm.
Met een buisopzetstuk ontstaat extra aansluitruimte aan de bovenzijde. Dit geeft ongeveer 52 mm extra hoogte.
| Type | Hoogte standaard | Hoogte met buisopzetstuk | Breedte | Breedte modules | Aantal rijen |
|---|---|---|---|---|---|
| DB-112 | 250 mm | 302 mm | 220 mm | 12 modules | 1 rij |
| DB-224 | 375 mm | 427 mm | 220 mm | 24 modules | 2 rijen |
| DB-336 | 500 mm | 552 mm | 220 mm | 36 modules | 3 rijen |
| DB-106 | 250 mm | 302 mm | 115 mm | 6 modules | 1 rij |
| DB-212 | 375 mm | 427 mm | 115 mm | 12 modules | 2 rijen |
| DB-318 | 500 mm | 552 mm | 115 mm | 18 modules | 3 rijen |
Deze tabel maakt snel duidelijk welke uitvoering past bij de beschikbare ruimte en het gewenste aantal modules.
Ga naar 123Groepenkast.nl/livion voor de actuele prijzen van deze verdelers, de beschikbare uitvoeringen en de bijpassende accessoires.
Modulaire opbouw: 6 en 12 modules breed
De Livion serie is modulair opgebouwd. Dat betekent dat je niet vastzit aan één standaard kastmaat. Je kunt kiezen voor een compacte uitvoering van 6 modules breed, of voor een bredere uitvoering van 12 modules breed.
De 6 modules brede uitvoeringen zijn interessant als compacte uitbreiding, onderverdeler of aanvullende kast naast een bestaande verdeler. De 12 modules brede uitvoeringen zijn geschikt wanneer er meer componenten nodig zijn en je de verdeler ruimer wilt opbouwen.
Door koppelstukken kunnen meerdere Livion verdelers naast elkaar worden geplaatst. Zo kun je een bredere opstelling maken, bijvoorbeeld 18, 24 of 30 modules breed. Dat is vooral handig wanneer de installatie later uitgebreid moet kunnen worden.
Meer ruimte achter de DIN-rail
Een sterk punt van de Livion groepenkast is de hogere DIN-rail. Hierdoor ontstaat meer ruimte achter de componenten. Dat maakt het eenvoudiger om bedrading achterlangs te voeren en de kast netjes op te bouwen.
Bij een krappe groepenkast wordt bedrading al snel onoverzichtelijk. Zeker wanneer meerdere aardlekautomaten, aftakkingen of extra componenten worden geplaatst. Meer ruimte achter de DIN-rail zorgt voor beter kabelmanagement en maakt latere aanpassingen eenvoudiger.
De DIN-rail is verstevigd, zodat ook zwaardere componenten strak blijven zitten. Dat is belangrijk bij een verdeler die in de praktijk regelmatig wordt uitgebreid of aangepast.
TS15 minirails voor aansluitblokken en rijgklemmen
Aan de boven- en onderzijde van de Livion verdeler zit een TS15 minirail. Deze rail kan worden gebruikt voor aansluitblokken en rijgklemmen. Denk bijvoorbeeld aan SEP AST16 fase-aansluitblokken of MRK rijgklemmen.
Dat maakt de verdeler overzichtelijker. In plaats van losse verbindingen of zwevende lasklemmen kun je aansluitingen vast op een rail monteren. Dat is netter, beter controleerbaar en praktischer bij uitbreiding.
De bijpassende Livion TS15 rail klemmen zijn vooral nuttig wanneer je extra aansluitpunten wilt maken of de interne bedrading strak wilt organiseren.

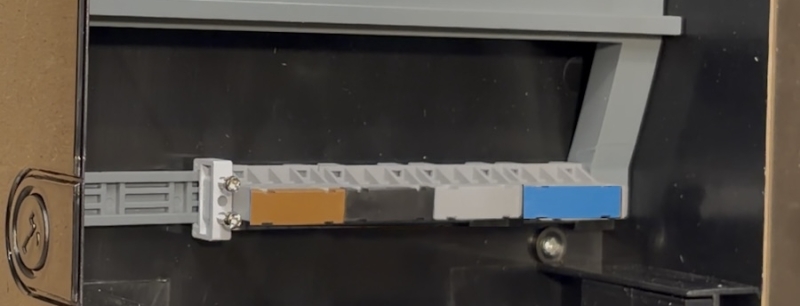

Aansluitklemmen op TS15 rail onderin Livion groepenkast
Wat wordt standaard meegeleverd?
De Livion verdelers zijn standaard al voorzien van meerdere praktische onderdelen. De exacte uitvoering verschilt per model, maar de basis is duidelijk gericht op nette montage en uitbreidbaarheid.
Standaard zijn de Livion verdelers onder andere voorzien van:
- buisinvoeren aan de bovenzijde
- kabelinvoer aan de onderzijde
- aardrail
- lasklemhouder tot 2,5 mm²
- afdekstrook voor ongebruikte moduleposities
- deur voor nette afwerking
De lasklemhouder is een belangrijk detail. Verbindingen horen niet los in de verdeler te liggen. Door lasklemmen netjes vast te zetten, blijft de kast overzichtelijker en mechanisch beter opgebouwd.
Livion accessoires voor uitbreiding en afwerking
Voor de Livion verdelers zijn verschillende accessoires beschikbaar. Daarmee kun je de kast aanpassen aan de installatie. Denk aan invoerstukken, koppelaccessoires, railklemmen, wartelinvoeren, blindstukken en verzegelsets.
Bekijk hier het overzicht met SEP Livion accessoires.
Een interessante accessoire is de verzegelkit. Daarmee kan de groepenkast worden verzegeld na oplevering. Dat is handig wanneer je wilt voorkomen dat later onduidelijk wordt of er aanpassingen zijn gedaan.
Ook de uitbreekpoorten aan de zijkant zijn praktisch. Die kunnen worden gebruikt om Livion verdelers onderling te koppelen of om bedrading tussen meerdere kasten door te voeren.
Voorbeeld: Livion DB-224E
Een veelgebruikte uitvoering is de Livion DB-224E. Dit is een 2 rijen hoge Livion groepenkast met 24 modules en buisverhoging.
Deze uitvoering is interessant wanneer je een compacte maar toch ruime verdeler wilt bouwen. Door de buisverhoging ontstaat extra aansluitruimte boven de componenten. Dat is vooral handig wanneer er meerdere leidingen van bovenaf binnenkomen.
De DB-224E is bijvoorbeeld geschikt als basis voor een nieuwe groepenkast, uitbreiding of onderverdeler waarbij overzicht en ruimte belangrijk zijn.
Nieuwe groepenkast bestellen: wanneer kies je voor Livion?
Een nieuwe groepenkast bestellen begint niet alleen bij het aantal groepen. Je moet ook kijken naar de belasting, warmteontwikkeling, uitbreidbaarheid en beschikbare ruimte.
De Livion verdeler is vooral interessant in de volgende situaties:
| Situatie | Waarom Livion interessant is |
|---|---|
| Nieuwe groepenkast samenstellen | Lege behuizing met veel vrijheid in componentkeuze |
| Installatie tot 63A | Geschikt als verdelerbehuizing tot 63A |
| Veel componenten in de kast | Meer interne ruimte en betere warmtehuishouding |
| Latere uitbreiding verwacht | Modulair koppelbaar en uitbreidbaar |
| PV, laadpaal of warmtepomp | Betere warmteafvoer bij langdurige belasting |
| Nette interne bedrading gewenst | Meer ruimte achter de DIN-rail en TS15 minirails |
| Onderverdeler maken | Compacte 6 modules brede uitvoeringen beschikbaar |
| Extra aansluitruimte nodig | Uitvoeringen met buisopzetstuk beschikbaar |
Wil je een Livion verdeler toepassen in een nieuwe groepenkast? Bekijk dan de lege Livion groepenkasten op 123Groepenkast.nl. Daar vind je de actuele prijzen, beschikbare uitvoeringen en bijpassende accessoires.
Video over de Livion verdeler
In onderstaande video wordt de Livion verdeler verder toegelicht. Je ziet onder andere de interne ruimte, modulaire opbouw, hogere DIN-rail, TS15 minirails en beschikbare accessoires.
Veelgestelde vragen over de Livion verdeler
Is de Livion verdeler geschikt tot 63A?
Ja, de Livion verdeler is geschikt als verdelerbehuizing tot 63A. De complete groepenkast moet wel worden samengesteld met componenten, interne bedrading en aansluitmaterialen die passen bij de belasting van de installatie.
Wat is het verschil tussen een Livion verdeler en een standaard groepenkast?
De Livion verdeler biedt meer interne ruimte, een hogere DIN-rail, TS15 minirails en gemiddeld 22% betere warmtehuishouding dan standaard woningverdelers. Daardoor is de kast vooral interessant bij moderne installaties met meer componenten of langdurige belasting.
Kan ik een lege Livion groepenkast zelf samenstellen?
Ja, de Livion verdelers zijn lege groepenkastbehuizingen. Je bepaalt zelf welke componenten je toepast, zoals een hoofdschakelaar, aardlekautomaten, installatieautomaten of aanvullende beveiligingen.
Waarvoor gebruik je de TS15 rail in een Livion groepenkast?
De TS15 minirail wordt gebruikt voor aansluitblokken of rijgklemmen. Daarmee kun je aansluitingen overzichtelijker en mechanisch netter opbouwen.
Is de Livion groepenkast geschikt voor zonnepanelen?
De Livion groepenkast kan interessant zijn bij PV-installaties, vooral door de ruimere behuizing en betere warmtehuishouding. De uiteindelijke geschiktheid hangt af van de volledige samenstelling van de groepenkast en de belasting van de installatie.
Is de Livion verdeler geschikt voor een laadpaal?
De Livion verdeler kan geschikt zijn voor installaties met een laadvoorziening, mits de componenten, bedrading en beveiligingen correct worden gekozen. Bij laadpunten is warmtehuishouding belangrijk, omdat er vaak langdurig hogere stroom loopt.
Waar kan ik een Livion groepenkast bestellen?
De lege Livion verdelers, TS15 rail klemmen en accessoires zijn te vinden via 123Groepenkast.nl/livion. Daar staan de actuele prijzen en beschikbare uitvoeringen.
Conclusie
De Livion verdeler van SEP is een sterke basis voor moderne groepenkasten. De behuizing is geschikt tot 63A, heeft gemiddeld 22% betere warmtehuishouding dan standaard woningverdelers en biedt veel ruimte voor een nette interne opbouw.
Vooral de combinatie van meer ruimte achter de DIN-rail, TS15 minirails, modulaire uitvoeringen en praktische accessoires maakt de Livion groepenkast interessant voor installaties met PV, laadvoorzieningen, warmtepompen of toekomstige uitbreiding.
Wil je een nieuwe groepenkast bestellen of een lege Livion groepenkast samenstellen? Bekijk dan de Livion verdelers, TS15 rail klemmen en Livion accessoires bij 123Groepenkast.nl.
